Чип-резисторы и чип-конденсаторы: база, без которой невозможно работать в SMT

Если вы посмотрите на любую современную плату, собранную в контрактном производстве электроники, вы увидите одну простую вещь:
80–90% всей номенклатуры — это чип-резисторы и чип-конденсаторы.

Микроконтроллеры, BGA, интерфейсы — это “мозг”.
А резисторы и конденсаторы — это “кровеносная система”, которая делает схему работоспособной.

Как инженер производства, могу сказать:
если вы не понимаете базовое устройство этих компонентов — вы неизбежно столкнётесь с ошибками в подборе, монтаже, диагностике и ремонте.

Разберёмся коротко и по делу.

Как он устроен

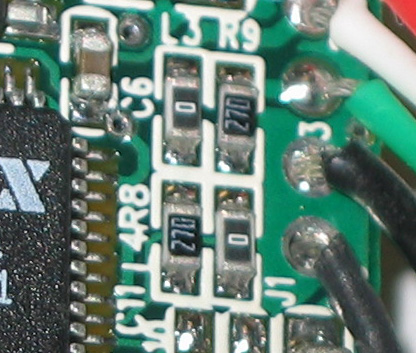

Типовой SMD-резистор (thick film):

• керамическое основание (обычно Al₂O₃);

• резистивный слой (углерод/металлооксидная паста);

• защитное покрытие;

• контактные выводы (металлизация + никель + олово).

Суть: сопротивление задаётся геометрией и составом резистивного слоя.

Основные параметры

1) Номинал (Ω)

От единиц Ом до мегом.

2) Толерантность (обязательно важно)

Вот здесь часто недооценивают.

Типовые значения:

• ±5% (E24 ряд)

• ±1% (E96 ряд)

• ±0.5%, ±0.1% — прецизионные

👉 Что это значит:
резистор 10 кОм ±5% может быть от 9.5 до 10.5 кОм.

В аналоговых схемах, делителях напряжения, измерительных цепях — это критично.

3) Мощность

Зависит от корпуса:

• 0402 — ~0.062 Вт

• 0603 — ~0.1 Вт

• 0805 — ~0.125 Вт

• 1206 — ~0.25 Вт

Ошибка здесь → перегрев → деградация → отказ.

4) Температурный коэффициент (TCR)

Показывает, как меняется сопротивление с температурой.

Как измерить резистор

Самый простой способ:

• мультиметр в режим Ω;

• измерение без питания.

⚠️ Важно:

• в плате измерение может быть искажено (параллельные цепи);

• для точных измерений — выпаивать.

Частые ошибки на производстве

• перепутали номинал (особенно 1k / 10k / 100k);

• выбрали неправильную толерантность;

• недооценили мощность;

• поставили “аналог” без учёта TCR.

Чип-конденсатор: устройство и нюансы

Как он устроен

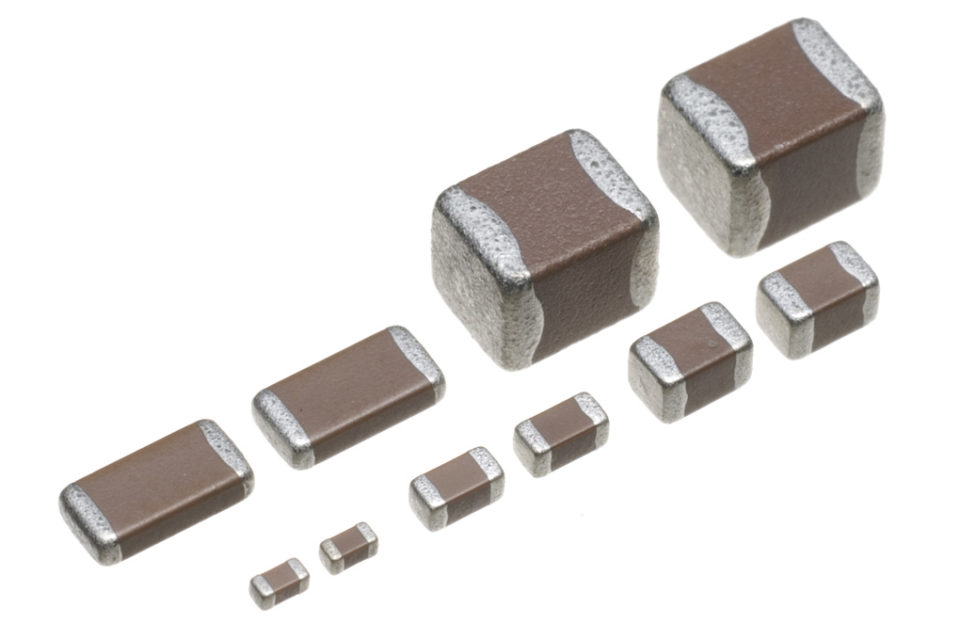

MLCC (многослойный керамический конденсатор):

• десятки/сотни керамических слоёв;

• между ними — металлические электроды;

• всё это спрессовано и обожжено в монолит.

👉 Поэтому у него высокая ёмкость при маленьком размере.

Основные параметры

1) Ёмкость (F)

пФ, нФ, мкФ.

2) Рабочее напряжение

Важно брать с запасом (обычно ×2).

3) Тип диэлектрика (КЛЮЧЕВОЙ момент)

Вот здесь большинство ошибок.

Основные материалы (диэлектрики)

🔹 C0G (NP0)

• максимально стабильный;

• почти не меняется от температуры и напряжения;

• малая ёмкость.

👉 Используется в:

• ВЧ,

• генераторах,

• точных цепях.

🔹 X7R

• хороший компромисс;

• стабильность в широком диапазоне температур;

• умеренное падение ёмкости.

👉 Самый “универсальный” вариант в промышленной электронике.

🔹 X5R

• дешевле и более ёмкий;

• сильнее теряет ёмкость от напряжения.

👉 Подходит для питания, но не для точных цепей.

🔹 Y5V

• максимальная ёмкость при минимальном размере;

• очень нестабильный:

  • сильная зависимость от температуры;

  • сильная зависимость от напряжения;

  • деградация со временем.

👉 В серьёзной электронике практически не используется.

Важный нюанс: “потеря ёмкости”

MLCC (особенно X5R/X7R):

• при приложении напряжения могут терять до 30–60% ёмкости;

• это часто игнорируют → проблемы с питанием.

Как измерить конденсатор

Варианты:

• мультиметр с функцией измерения ёмкости;

• LCR-метр (лучше);

• ESR-метр (для диагностики).

⚠️ Важно:

• измерять без напряжения;

• желательно выпаивать для точности.

Частые ошибки

• выбор Y5V вместо X7R;

• недооценка падения ёмкости;

• недостаточное рабочее напряжение;

• игнорирование ESR.

Почему это критично в контрактном производстве электроники

В SMT монтаже:

• именно эти компоненты формируют основную статистику дефектов;

• ошибки в них — самые массовые;

• они влияют на:

  • стабильность питания,

  • шумы,

  • точность измерений,

  • работу цифровых интерфейсов.

При этом внешне:

• резисторы и конденсаторы одинаковые;

• маркировки нет;

• отличить “на глаз” невозможно.

Итог

Чип-резисторы и чип-конденсаторы — это не “мелочёвка”, а основа любой платы.

Понимание их устройства даёт:

• правильный подбор компонентов;

• снижение брака;

• упрощение диагностики;

• стабильную работу изделий в серии.

В контрактном производстве электроники именно внимание к таким “простым” элементам отличает
просто сборку платы от промышленного уровня качества.
