STM32F103: от обзора до монтажа

Серия микроконтроллеров STM32F103 на ядре ARM Cortex-M3 — одна из самых популярных в мире. Но что делает её идеальным выбором для миллионов разработчиков, и с какими технологическими вызовами сталкивается контрактный производитель при работе с этим компонентом? Разбираемся в деталях.

Введение: почему STM32F103 стал «рабочей лошадкой» индустрии

Микроконтроллеры семейства STM32F103 производства STMicroelectronics уже более десятилетия занимают особое место в мире встраиваемых систем. На базе ядра ARM Cortex-M3 они предлагают очень удачное сочетание производительности, периферии и стоимости, что сделало их выбором №1 для широкого спектра применений: от промышленной автоматизации и бытовой техники до медицинского оборудования и автомобильной электроники.

Однако в условиях современного рынка, когда цепочки поставок претерпевают изменения, а импортозамещение становится стратегическим приоритетом, работа с STM32F103 подвергается переосмыслению. Как контрактный производитель электроники, мы сталкиваемся с запросами на сборку устройств на базе этих МК ежедневно. В этой статье мы рассмотрим не только технические характеристики STM32F103, но и ключевые технологические аспекты его монтажа.

Технический обзор семейства STM32F103

Семейство STM32F103 включает в себя множество модификаций, различающихся объемом памяти, количеством выводов и набором периферии. Наиболее распространенные представители:

Ключевые характеристики:

• Ядро: ARM 32-бит Cortex-M3 с тактовой частотой до 72 МГц

• Питание: 2.0 – 3.6 В

• Интерфейсы: CAN, I2C, SPI, USART, USB 2.0

• Аналоговые возможности: 12-битные АЦП (до 16 каналов), температурный датчик

• Таймеры: до 8 16-битных таймеров с ШИМ

• DMA: прямой доступ к памяти для высокоскоростной передачи данных

• Диапазон рабочих температур: от -40°C до +105°C (в зависимости от модификации)

Datasheet STM32F103 можно найти у нас на сайте: STM32F103

Технологические вызовы при производстве плат на базе STM32F103

Как контрактный производитель, мы видим, что успех сборки устройств на STM32F103 определяется не только качеством самого микроконтроллера, но и грамотной подготовкой производства. Рассмотрим ключевые аспекты.

1. Особенности корпусов и требования к пайке

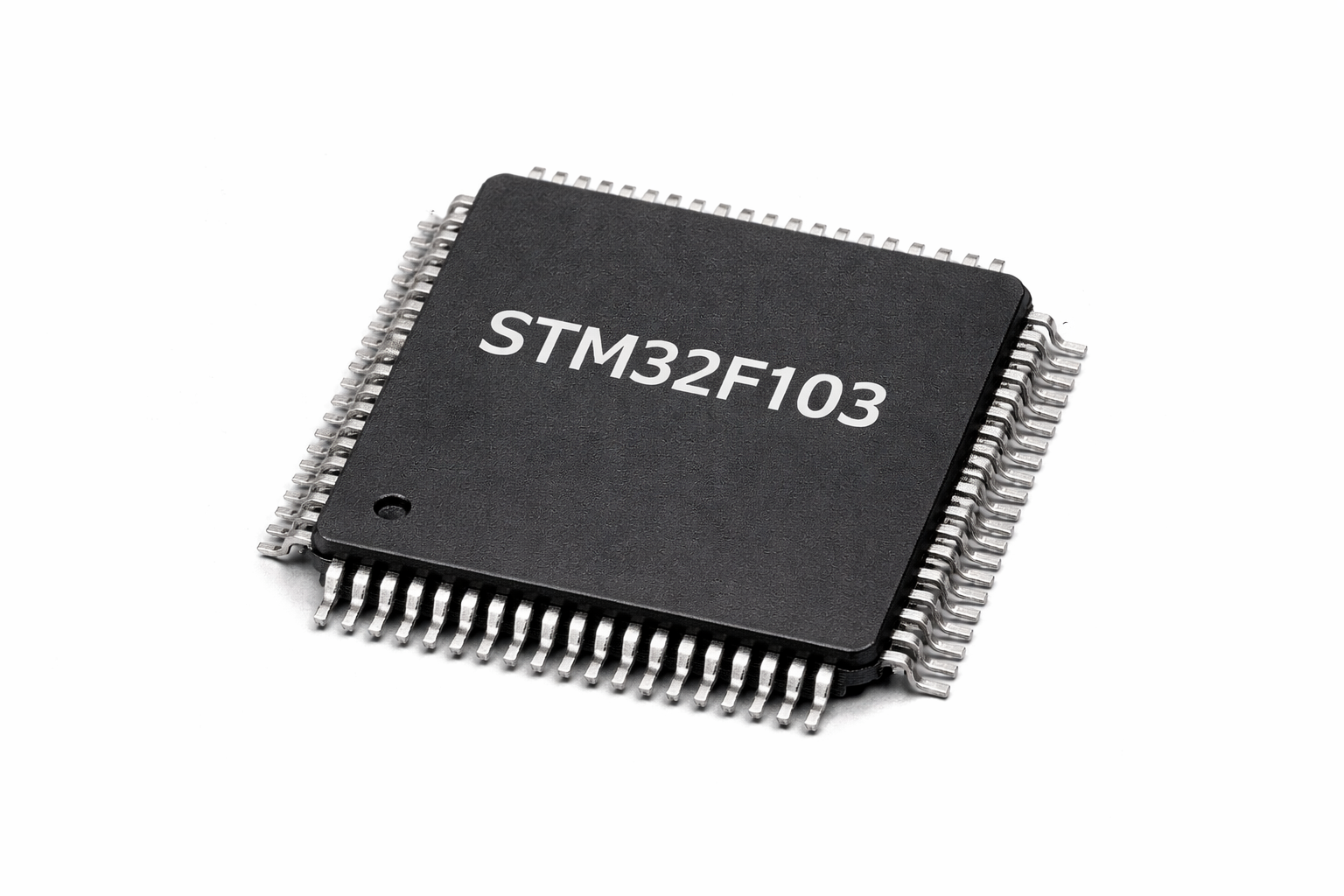

STM32F103 выпускается в различных типах корпусов: LQFP (ногевой) и BGA (шариковый). Каждый из них предъявляет свои требования к процессу поверхностного монтажа (SMT).

Для LQFP-корпусов (например, LQFP-48, LQFP-64):

• Требуют точного позиционирования из-за мелкого шага выводов

• Критически важно соблюдение термопрофиля оплавления для предотвращения образования «холодных» паек

• Необходимость визуального и рентгеновского контроля качества пайки

Для BGA-корпусов (например, STM32F103VBH7):

• Требуют особого подхода к подготовке платы: нанесение паяльной пасты через трафарет с высокой точностью

• Обязательный контроль с помощью 3D-AOI (автоматической оптической инспекции) и рентгеновского контроля

• Соблюдение уровня влагочувствительности (MSL 3): после вскрытия упаковки компонент необходимо использовать в течение 168 часов

Совет от технолога: при работе с BGA-версиями STM32F103 особое внимание уделяйте качеству трассировки платы. Конструкция платы должна учитывать, что разводка выводов BGA требует многослойной структуры (минимум 4 слоя) и соблюдения рекомендаций производителя по размерам контактных площадок.

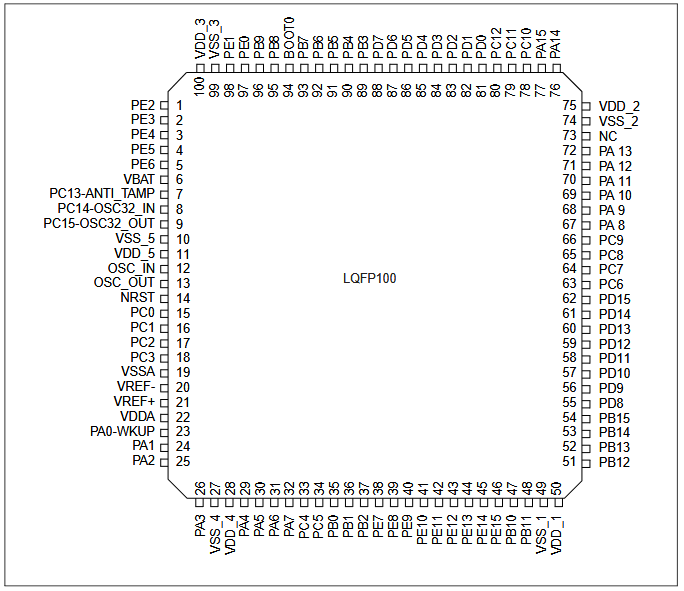

2. Расположение выводов и трассировка печатной платы

Одна из частых проблем, с которой сталкиваются разработчики при проектировании устройств на STM32F103 — «нелогичное» расположение выводов. Например, в корпусе LQFP-64 выводы порта PC0–PC3 могут располагаться на одной стороне, а PC4 — совершенно на другой стороне корпуса.

Почему так сделано?

Внутренняя архитектура кристалла подчиняется своим законам. При проектировании микросхемы разработчики в первую очередь руководствуются:

• Оптимизацией размещения аналоговых блоков (АЦП, тактовые генераторы)

• Необходимостью минимизации паразитных параметров для высокоскоростных интерфейсов

• Требованиями к симметричности трассировки внутри кристалла

Функции ввода-вывода (GPIO) обычно имеют самый низкий приоритет при размещении выводов. В приоритете — специализированные интерфейсы (CAN, USB, SPI), требующие коротких и предсказуемых соединений .

3. Особенности питания и развязки

STM32F103 требует стабильного питания 2.0–3.6 В. На практике почти всегда используется напряжение 3.3 В. Ключевые моменты:

• Развязывающие конденсаторы должны располагаться максимально близко к выводам питания. Даже небольшое расстояние может привести к нестабильной работе на высоких частотах .

• Для снижения шумов по питанию рекомендуется использовать ферритовые фильтры на входе питания.

• При использовании встроенного АЦП важно обеспечить чистое аналоговое питание (VDDA) с отдельным фильтром.

4. Тактирование и кварцевые резонаторы

Большинство проектов на STM32F103 используют внешний кварцевый резонатор на 8 МГц (для получения 72 МГц с помощью PLL). Технологические особенности:

• Для обеспечения стабильного запуска рекомендуется использовать резонаторы с нагрузочной емкостью

• Трассировка линий к кварцу должна быть максимально короткой и симметричной

• На частотах выше 72 МГц (при использовании PLL) критически важно качество пайки и чистота платы

Импортозамещение: отечественные аналоги STM32F103

В условиях санкционных ограничений вопрос импортозамещения становится особенно актуальным. Российская микроэлектроника предлагает альтернативы STM32F103, способные решать схожие задачи.

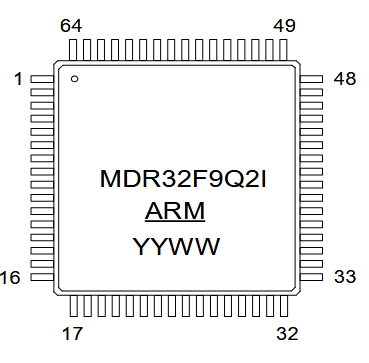

Микроконтроллер К1986ВЕ92QI (АО «ПКК Миландр»)

Это ближайший отечественный аналог STM32F103, также построенный на ядре ARM Cortex-M3. Его характеристики :

Что важно знать о переходе на отечественные аналоги:

1. Программная совместимость: К1986ВЕ92QI не является 100% программно-совместимым с STM32F103. Потребуется адаптация кода, особенно на уровне регистров периферии .

2. Инструменты разработки: Поддерживается среда MDK-ARM (Keil), но требуются библиотеки от «Миландра» вместо стандартных библиотек ST.

3. Влияние на производство: Переход на отечественный аналог может потребовать изменения топологии печатной платы, так как расположение выводов у К1986ВЕ92QI отличается.

4. Стабильность поставок: В отличие от импортных компонентов, поставки отечественных МК не зависят от геополитических факторов, что критически важно для серийного производства. Одновременно с этим серийность производства микросхемы ниже, что приводит в более высокой цене.

Результаты сравнительных испытаний

В научных исследованиях проводилось сравнение производительности К1986ВЕ92QI и STM32F103 при решении типовых задач. При вычислении быстрого преобразования Фурье (БПФ) и расчете числа π отечественный аналог показал сопоставимые результаты.

Практические рекомендации для заказчиков

Если вы планируете производство устройств на базе STM32F103 (или его аналогов), вот ключевые моменты, которые стоит учесть на этапе подготовки:

1. Закладывайте тестовые точки

Для диагностики и верификации работы плат на STM32F103 рекомендуется предусмотреть:

• Тестовые точки для программирования (SWD)

• Контрольные точки для измерения напряжений питания

• Светодиодный индикатор работы (для быстрой визуальной диагностики)

2. Планируйте программирование

В зависимости от объема партии мы можем предложить различные варианты программирования МК:

• Для прототипов и малых серий: программирование после монтажа через SWD-разъем

• Для средних и крупных серий: предварительное программирование на программаторе до монтажа (особенно для BGA-корпусов)

3. Рассмотрите возможность использования аналогов

Если ваше устройство планируется к поставке в рамках госзаказа или требует гарантированной стабильности поставок, рекомендуем рассмотреть переход на К1986ВЕ92QI или другие отечественные аналоги.

Заключение

STM32F103 остается одним из самых востребованных микроконтроллеров на рынке благодаря своему балансу производительности, функциональности и стоимости. Однако его успешное производство требует глубокого понимания технологических нюансов — от особенностей корпусов до нюансов трассировки и питания.

Как контрактный производитель, компания «Райт Электроникс» имеет многолетний опыт работы с STM32F103 и его аналогами. Мы готовы:

• Провести аудит вашего проекта на технологичность

• Обеспечить полный цикл производства — от закупки компонентов до финального тестирования
