PC817: от обзора к монтажу
Оптрон PC817 — один из самых массовых и доступных компонентов на рынке электроники. Он используется повсеместно: от импульсных блоков питания до промышленной автоматики. Но что делает этот компонент таким востребованным, и с какими технологическими нюансами сталкивается контрактный производитель при его монтаже? Разбираемся в деталях.
Введение: почему PC817 стал стандартом отрасли
Оптопара PC817 производства Sharp (а также ее аналоги от Hotchip Technology, First Silicon, Guangdong Kexin Industrial и других производителей) — это классический четырехвыводной оптрон, который уже более двух десятилетий остается незаменимым элементом в схемах гальванической развязки.

Конструкция PC817 предельно проста: внутри корпуса находятся инфракрасный светодиод (IRED) и фототранзистор, которые оптически связаны, но электрически изолированы друг от друга. Такая архитектура позволяет передавать сигнал между цепями с разными потенциалами, обеспечивая изоляцию, а точнее сказать гальваническую развязку.
Для контрактного производителя электроники PC817 интересен по нескольким причинам:
Массовость применения — этот компонент встречается практически в любом типе устройств, что делает работу с ним обязательной компетенцией
Доступность — низкая стоимость и наличие на рынке множества взаимозаменяемых аналогов упрощают комплектацию
Технологичность монтажа — корпус DIP-4 и его SMD-версия хорошо адаптированы для автоматической сборки
Однако именно из-за массовости применения к качеству монтажа PC817 предъявляются особые требования. Ошибки при пайке могут привести к отказам в ответственных узлах — блоках питания, системах управления двигателями, устройствах защиты.
Технический обзор PC817
Конфигурация выводов

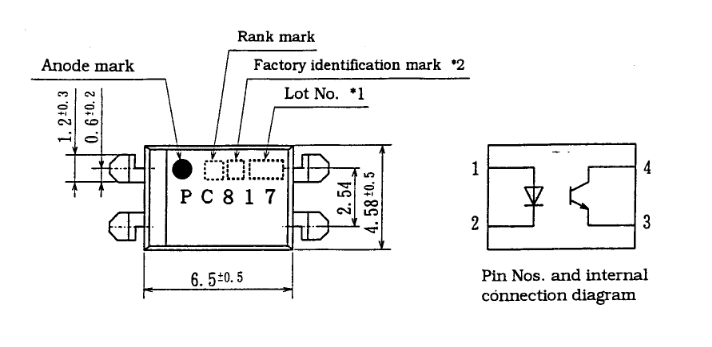

Распиновка PC817 стандартна для 4-выводных оптронов:
| Вывод | Обозначение | Назначение |
|---|---|---|
| 1 | Анод | (+) вход светодиода |
| 2 | Катод | (-) выход светодиода |
| 3 | Эмиттер | (-) выход фототранзистора |
| 4 | Коллектор | (+) вход фототранзистора |
Ключ (точка на корпусе) находится со стороны вывода 1. Отсчет выводов ведется против часовой стрелки.
Основные электрические характеристики
Параметры PC817 могут незначительно отличаться у разных производителей, но базовые значения стандартизированы:
Коэффициент передачи тока (CTR)
CTR (Current Transfer Ratio) — ключевой параметр оптрона. Он показывает отношение тока на выходе фототранзистора к току на входе светодиода:
CTR = (Ic / If) × 100%
Для PC817 этот параметр составляет минимум 50% при If=5 мА. В зависимости от модификации (буквенный индекс) CTR может быть выше:
PC817A: 80–160%
PC817B: 130–260%
PC817C: 200–400%
PC817D: 300–600%
Выбор конкретной модификации определяется требованиями схемотехники. Например, для управления реле или мощной нагрузкой может потребоваться более высокий CTR, чтобы обеспечить достаточный ток на выходе.
Технологические аспекты производства
Как контрактный производитель, мы рассматриваем PC817 не только с точки зрения его электрических характеристик, но и с позиции технологичности монтажа.
Типы корпусов

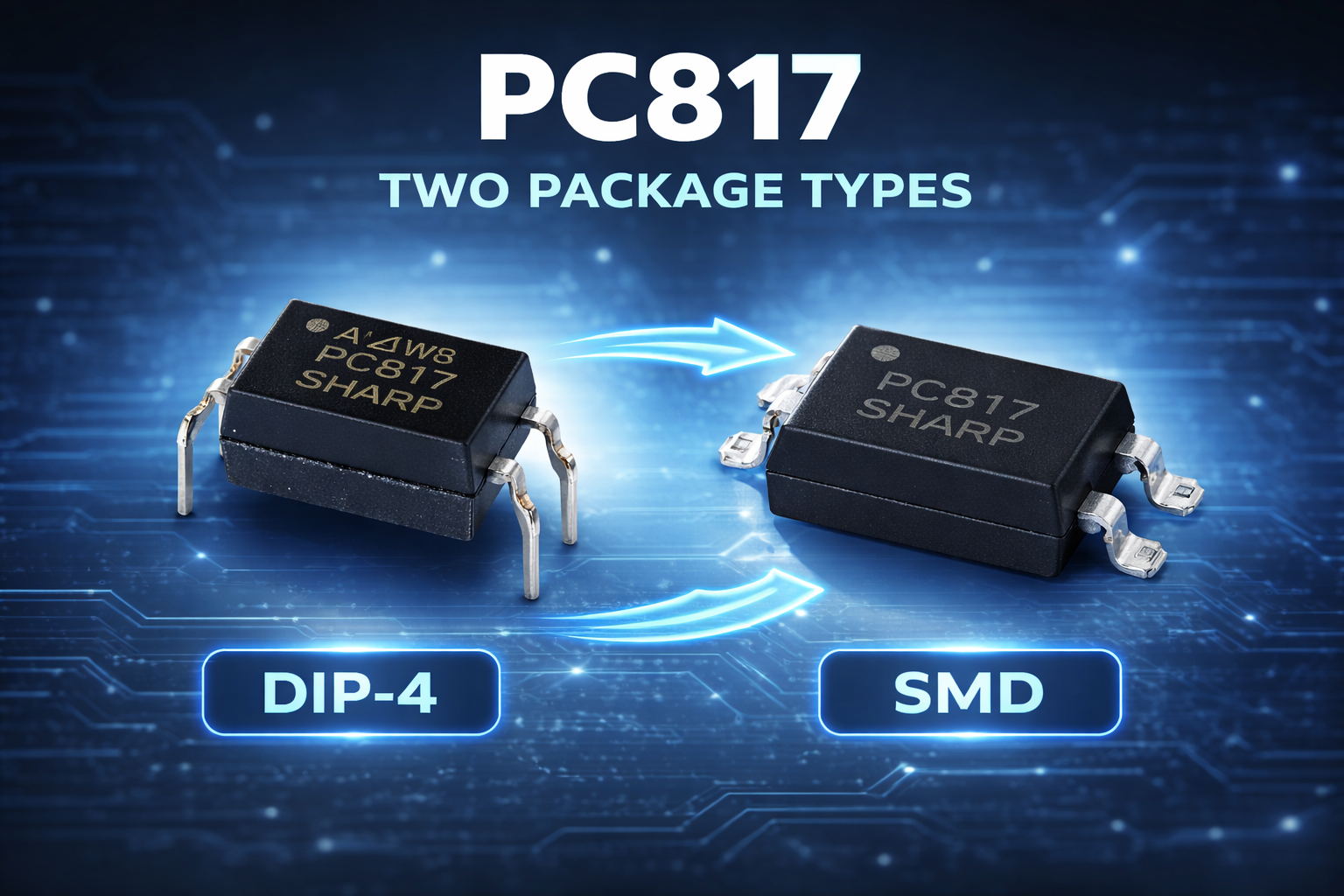

PC817 выпускается в двух основных вариантах корпуса:
DIP-4 (Through Hole) — классический выводной корпус для монтажа в отверстия
SMD (SMT Gullwing) — корпус для поверхностного монтажа с Г-образными выводами
Оба варианта имеют одинаковую электрическую схему и отличаются только способом установки на плату.

Режимы пайки
Производитель (Sharp) предоставляет четкие рекомендации по пайке PC817, соблюдение которых критически важно для надежности.
Пайка оплавлением (Reflow Soldering) — для SMD-корпусов
Термопрофиль оплавления должен соответствовать следующему графику:
| Этап | Температура | Время |
|---|---|---|
| Предварительный нагрев | 150–180°C | не более 120 с |
| Оплавление | выше 220°C | не более 60 с |
| Пиковая температура на выводах | 260°C | — |
| Пиковая температура на корпусе | 250°C | — |
Важное ограничение: пайка оплавлением допускается не более двух раз.
Пайка волной (Flow Soldering) — для DIP-корпусов
Благодаря конструкции двойного трансферного формования (double transfer mold) корпус PC817 допускает погружение в волну припоя:
| Параметр | Значение |
|---|---|
| Температура пайки | не выше 270°C |
| Время воздействия | не более 10 с |
| Предварительный нагрев | 100–150°C, 30–80 с |
Ограничение по количеству циклов — не более двух.
Ручная пайка
Для ручной пайки действуют следующие ограничения:
| Параметр | Значение |
|---|---|
| Температура жала | не выше 400°C |
| Время воздействия | не более 3 с |
| Максимум циклов | 2 |
Практическая рекомендация: при ручной пайке PC817 важно избегать длительного нагрева, так как это может привести к деградации оптической пары или нарушению герметичности корпуса.
Особенности трассировки и компоновки
Разделение цепей
Главное правило работы с оптронами — физическое разделение входных и выходных цепей. Дорожки со стороны светодиода и со стороны фототранзистора не должны пересекаться и должны находиться на достаточном расстоянии друг от друга. В противном случае теряется смысл использования гальванической развязки.
Заземление
Критически важное требование: земляные цепи на входе и выходе должны быть разделены. Общая "земля" между изолированными секциями сведет на нет изоляционные свойства оптрона.
Паразитные емкости
Несмотря на оптическую развязку, между входом и выходом оптрона существует паразитная емкость (обычно порядка 0.5–1 пФ). На высоких частотах эта емкость может создавать путь для наводок. При проектировании высокочастотных цепей (например, в импульсных источниках питания) это следует учитывать.
Токоограничивающие резисторы
Для надежной работы PC817 обязательна установка токоограничивающих резисторов на входе:
Расчет резистора на входе:
R = (Vcontrol - Vf) / If
где:
Vcontrol — напряжение управления (например, 5 В от GPIO микроконтроллера)
Vf — прямое напряжение светодиода (≈1.2 В)
If — желаемый ток светодиода (обычно 5–20 мА)
Пример для 5 В и If=10 мА:
R = (5 - 1.2) / 0.01 = 380 Ом
Ближайшее стандартное значение — 330–470 Ом.
Резистор на выходе (со стороны коллектора) необходим для преобразования тока фототранзистора в напряжение и ограничения тока при насыщении.
Влагочувствительность (MSL)
PC817 имеет уровень чувствительности к влаге MSL 1 (Moisture Sensitivity Level). Это означает, что компонент не требует специальных мер предосторожности при хранении и пайке — он не подвержен разрушению из-за поглощения влаги. Это существенное преимущество с точки зрения организации производства.
Аналоги
Популярные аналоги
PC817 имеет множество взаимозаменяемых аналогов от различных производителей:
| Производитель | Модель |
|---|---|
| Everlight (亿光) | EL817 |
| Lite-On (光宝) | LTV-817 |
| Bright (佰鸿) | BPC-817 |
| Cosmo | KPC817 |
Все аналоги имеют идентичную распиновку и электрические характеристики, что позволяет использовать их как прямую замену при комплектации.
Особенности применения в различных схемах
Импульсные источники питания (SMPS)
В блоках питания PC817 чаще всего используется в цепи обратной связи для передачи сигнала о выходном напряжении с вторичной стороны на первичную, где расположен ШИМ-контроллер. В этом применении критически важны:
Скорость переключения — время отклика должно быть достаточным для стабильной работы контура регулирования
Стабильность CTR — изменение коэффициента передачи при нагреве не должно приводить к нестабильности выходного напряжения
Схемы управления нагрузкой
PC817 часто используется для управления нагрузкой (реле, соленоиды, двигатели) от микроконтроллера. При этом важно помнить:
Максимальный ток коллектора — 50 мА. Для управления мощной нагрузкой потребуется дополнительный транзистор или твердотельное реле.
При управлении индуктивной нагрузкой (реле, соленоиды) на выходе необходим защитный диод.
Сдвиг уровня (Level Shifting)
Оптрон позволяет схеме с низковольтным питанием (например, 3.3 В) управлять цепями с более высоким напряжением (12 В, 24 В и выше). Выходной транзистор PC817 может коммутировать до 80 В, что покрывает большинство типовых задач.
Ограничения PC817
Несмотря на широкое распространение, PC817 имеет ограничения, о которых должен знать разработчик и производитель:
Скорость переключения — 80 кГц — это предел для PC817. Для высокочастотных применений (например, управление силовыми ключами на частотах свыше 100 кГц) требуются более быстрые оптроны
Температурный диапазон — стандартные версии работают до +100°C. Для применения в экстремальных условиях нужны специальные модификации
Деградация CTR — со временем коэффициент передачи тока может снижаться, особенно при работе на предельных режимах
Для применений с более высокими требованиями к изоляции или скорости существуют специализированные оптроны.
Практические рекомендации для заказчиков
1. Выбор модификации
При заказе производства уточните, какая модификация PC817 заложена в спецификации. Использование компонента с недостаточным CTR может привести к нестабильной работе устройства. Если схема допускает, рекомендуем закладывать PC817C или PC817D с запасом по коэффициенту передачи.
3. Температурные режимы
При сборке устройств с высокой плотностью компоновки или работающих в нагреваемых корпусах, важно учитывать, что повышение температуры приводит к снижению CTR. Для таких применений рекомендуем использовать модификации с расширенным температурным диапазоном и обеспечивать достаточный запас по току управления.
3. Учет времени старения
При проектировании ответственных устройств (источники питания, системы безопасности) закладывайте запас по току управления с учетом возможного снижения CTR в процессе эксплуатации (до 20–30% за 10 лет).
Заключение
PC817 — это классический оптрон, который заслужил свою популярность благодаря надежности, доступности и простоте применения. Однако его успешное использование в серийном производстве требует понимания технологических нюансов: от правильного выбора модификации до соблюдения режимов пайки и требований к топологии печатной платы.
Как контрактный производитель, компания «Райт Электроникс» имеет многолетний опыт работы с PC817 и его аналогами.
