Маркировка SMD

Маркировка на SMD-компонентах — это короткий код на корпусе, который помогает понять номинал, допуск, иногда напряжение и полярность. На практике у контрактного производства самые частые причины задержек и брака связаны не с пайкой, а с тем, что в документации и закупке “потерялись” параметры.

В этой статье я расскажу про маркировку SMD-резисторов, керамических конденсаторов (MLCC) и танталовых конденсаторов, и поделюсь, как оформить BOM так, чтобы подготовка производства прошла с первого раза без дополнительных вопросов.

Если не хочется разбираться, то у нас есть калькулятор: SMD-калькулятор

Почему маркировку важно понимать перед SMT-монтажом

При серийном SMT-монтаже компоненты приходят на линию в лентах/катушках. Если в BOM нет точных данных (номинал, корпус, допуск, напряжение, MPN), то:

• возрастает риск перепутать близкие номиналы (например, 10 кОм и 100 кОм),

• появляются “серые зоны” по напряжению MLCC и полярности тантала,

• увеличиваются сроки из-за уточнений и пересогласований.

У нас на производстве ситуация выглядит ещё строже. Из-за сплошной маркировки компонентов на нашем складе и использовании системы прослеживания движения плат по производству, нам обязательно нужно знать полные характеристики пассивных компонентов, иначе мы не сможем начать сборку.

Маркировка SMD-резисторов: 3 цифры, 4 цифры, R-код и EIA-96

1) 3-значная маркировка (3-digit)

Формат XYZ:

• XY — значащие цифры

• Z — множитель (10^Z)

Примеры:

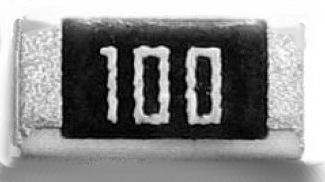

• 100 → 10 × 10⁰ = 10 Ω

• 102 → 10 × 10² = 1000 Ω = 1 кОм

• 472 → 47 × 10² = 4700 Ω = 4,7 кОм

000 чаще всего = 0 Ω (перемычка).

2) 4-значная маркировка (4-digit)

Формат WXYZ:

• WXY — значащие цифры

• Z — множитель

Примеры:

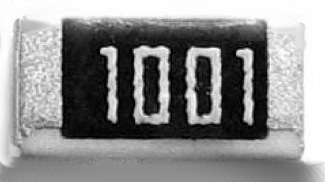

• 1001 → 100 × 10¹ = 1 кОм

• 4992 → 499 × 10² = 49,9 кОм

• 1500 → 150 × 10⁰ = 150 Ω

Обычно встречается на резисторах 1% и точнее.

3) Маркировка с буквой R (десятичная точка)

Буква R заменяет точку.

Примеры:

• 4R7 → 4,7 Ω

• 0R22 → 0,22 Ω

• R10 → 0,10 Ω

Маркировка SMD-конденсаторов (MLCC): почему её часто нет и как читать, если она есть

Почему на MLCC часто нет кода

На керамике 0402 / 0201 / 01005 маркировка обычно отсутствует физически. Даже на 0603 её может не быть. Поэтому угадывать номинал “по виду” — плохая идея, особенно в питании и фильтрах.

Если маркировка всё же присутствует: код XYZ (в пФ)

Иногда встречается формат XYZ, где значение — в пФ:

• XY — значащие цифры

• Z — множитель

Примеры:

• 104 → 10 × 10⁴ пФ = 100 000 пФ = 100 нФ

• 105 → 1 000 000 пФ = 1 мкФ

• 224 → 220 000 пФ = 220 нФ

Допуск (иногда буквой)

• J = ±5%

• K = ±10%

• M = ±20%

Критически важно: напряжение и диэлектрик

Для MLCC надпись на корпусе почти никогда не даёт однозначно:

• напряжение (6,3В / 10В / 25В / 50В…)

• диэлектрик (X7R / X5R / C0G/NP0)

А это напрямую влияет на работу изделия (например, падение эффективной ёмкости у X5R/X7R под напряжением). Поэтому для производства указывайте в BOM: ёмкость + напряжение + диэлектрик + корпус + допуск + MPN.

Маркировка танталовых SMD-конденсаторов: ёмкость, напряжение, полярность

Танталовые конденсаторы маркируются чаще, потому что:

• корпус крупнее,

• критична полярность,

• важно рабочее напряжение.

1) Полярность

Обычно есть полоса/маркер или знак “+” — это плюс (анод).
Полярность перепутали → высокий риск отказа при включении.

2) Ёмкость (часто код XYZ)

Часто встречается “конденсаторная” схема XYZ (в пФ), например:

• 106 → 10 × 10⁶ пФ = 10 мкФ

• 476 → 47 × 10⁶ пФ = 47 мкФ

3) Напряжение (буквенный код)

Нередко напряжение обозначают буквой (или буква+цифра), но соответствие зависит от производителя/серии. Поэтому для точного определения — MPN/даташит или маркировка на упаковке.

Частые ошибки заказчиков, из-за которых “встаёт” запуск партии

1. Нет MPN в BOM: похожие позиции закупаются “примерно такие же”.

2. MLCC без диэлектрика и напряжения: “10 мкФ 0603” — это не спецификация.

3. Не указан допуск на резисторы/конденсаторы в цепях измерения/опорных делителях.

4. Тантал без указания полярности/серии/напряжения.

5. Попытка “распознать по маркировке на корпусе” то, что на корпусе не обязано быть.

Быстрая шпаргалка по расшифровке (для инженеров и закупки)

SMD-резисторы

• 102 = 1 кОм

• 472 = 4,7 кОм

• 4R7 = 4,7 Ω

• 0R22 = 0,22 Ω

• 000 = 0 Ω

SMD-конденсаторы (если есть код XYZ)

• 104 = 100 нФ

• 105 = 1 мкФ

• 224 = 220 нФ

Тантал

• маркер/полоса/+ = плюс (анод)

• 106 часто = 10 мкФ (уточнять по серии/MPN)

Заключение

Понимание маркировки SMD-резисторов и конденсаторов — полезная инженерная привычка, но для стабильного запуска серии важнее другое: корректный BOM (с MPN) и понятные требования к компонентам.
