Кварцевые резонаторы

Кварцевые резонаторы — это «сердцебиение» любой электронной системы. Без стабильного тактового сигнала не работает ни один микроконтроллер, процессор или модуль связи. Но что делает этот компонент таким критическим для надежности устройства, и какие технологические нюансы должен учитывать контрактный производитель при его монтаже и комплектации? Разбираемся в деталях.

Почему кварцевые резонаторы требуют особого внимания

Кварцевый резонатор — это пассивный компонент, использующий пьезоэлектрический эффект кварцевой пластины для генерации стабильной частоты. В отличие от RC-генераторов, нестабильность которых может достигать 1–5%, кварцевые резонаторы обеспечивают точность в пределах ±10–100 ppm (частей на миллион). Для приложений, где критична синхронизация — связь по UART, SPI, I2C, оцифровка сигналов АЦП или работа USB-интерфейса — эта разница определяет работоспособность всего устройства.

Для контрактного производителя электроники работа с кварцевыми резонаторами — это зона повышенной ответственности. Ошибки могут привести к:

• Нестабильной работе устройства при изменении температуры

• Сбоям связи и потере данных

• Полному отказу генерации тактового сигнала

• Высокому проценту брака при функциональном тестировании

В этой статье мы рассмотрим ключевые аспекты работы с кварцевыми резонаторами с позиции контрактного производителя, оказывающего услуги по монтажу с поставкой компонентов.

Технический обзор: типы кварцевых резонаторов

Классификация по способу монтажа

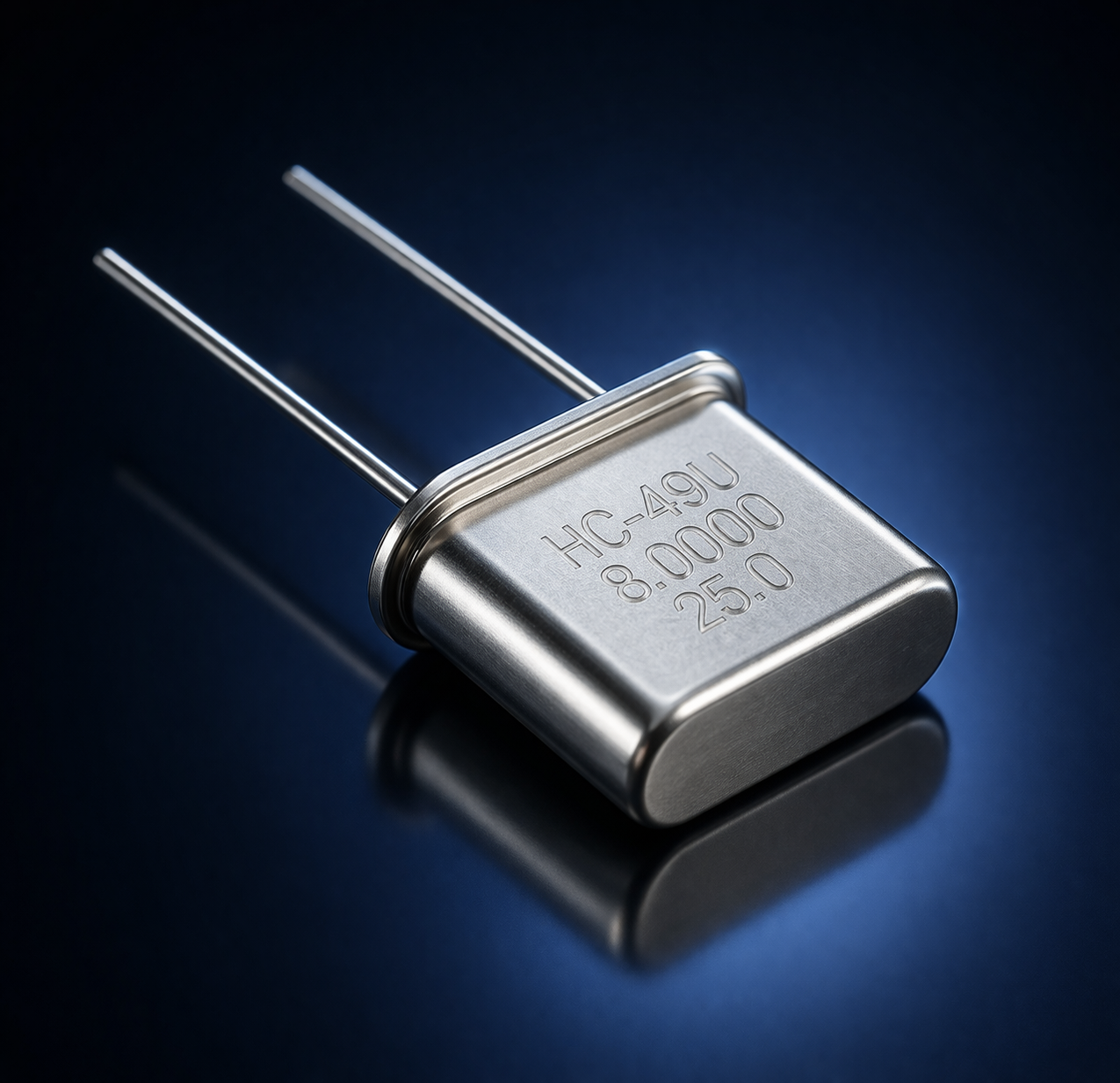

THT (Through-Hole Technology) — выводной монтаж

Классические корпуса серии HC-49/U и HC-49/S (HC49S) до сих пор широко используются. HC49S представляет собой микроминиатюрный корпус высотой всего 3,5 мм — это четверть высоты традиционного HC-49/U. Преимущества THT-резонаторов:

• Простота ручной пайки и прототипирования

• Механическая прочность соединения

• Доступность и низкая стоимость

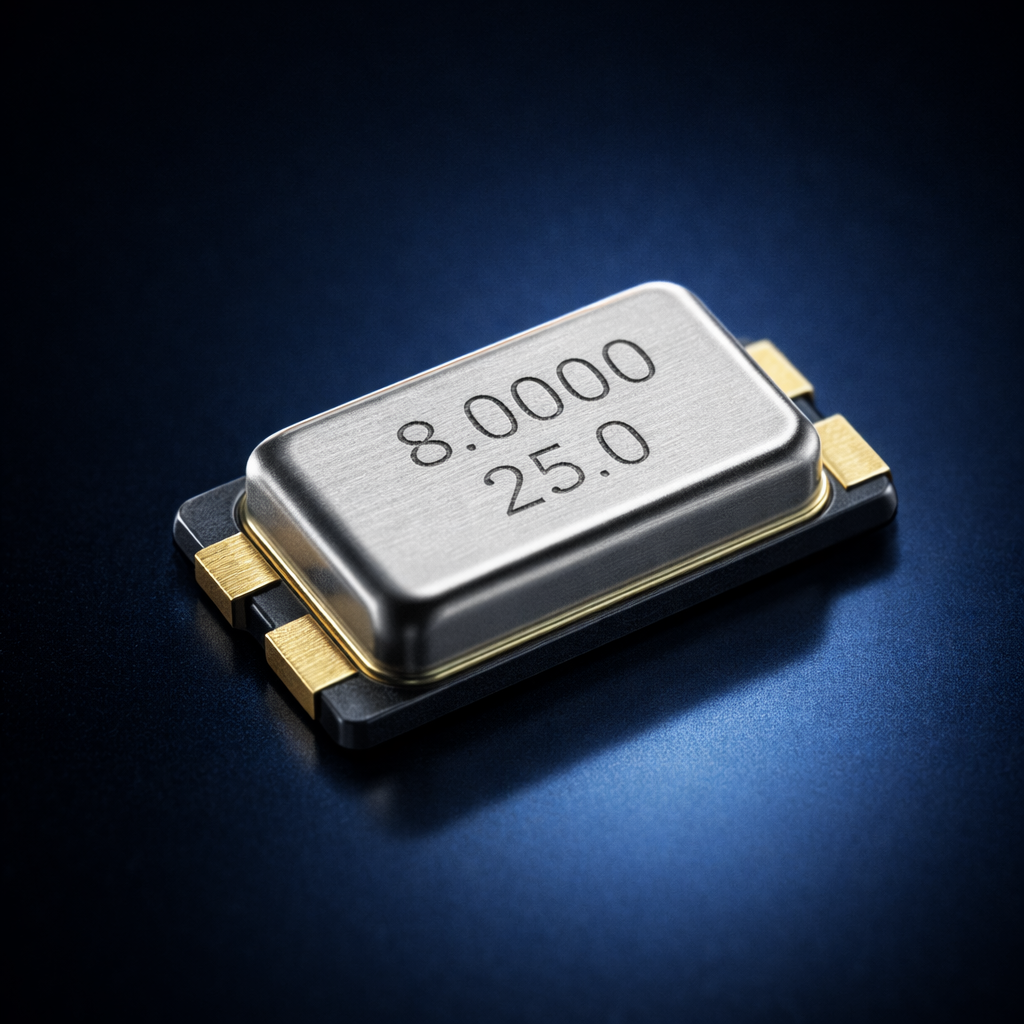

SMD (Surface Mount Device) — поверхностный монтаж

Современные SMD-резонаторы занимают меньше места на плате и лучше подходят для автоматической сборки. Они выпускаются в корпусах типоразмеров 3225, 5032, 7050 и других. SMD-резонаторы обеспечивают:

• Высокую плотность монтажа

• Лучшую совместимость с автоматическими линиями

• Сниженную паразитную емкость

Классификация по функциональности

Для большинства стандартных применений (микроконтроллеры, часы реального времени) достаточно базовых кварцевых резонаторов XO. TCXO и OCXO используются в прецизионном оборудовании и имеют существенно более высокую стоимость.

Ключевые параметры: как читать спецификацию

При комплектации производства важно понимать основные параметры кварцевых резонаторов, которые указаны в спецификации (BOM).

1. Номинальная частота (Frequency)

Диапазон частот кварцевых резонаторов простирается от десятков килогерц (стандартные часы реального времени — 32,768 кГц) до сотен мегагерц (до 153,6 МГц и выше). Выбор частоты определяется требованиями микроконтроллера или конкретного чипа.

2. Нагрузочная емкость (Load Capacitance, CL)

Это один из самых критических параметров. Нагрузочная емкость указывается в пикофарадах (пФ) и определяет, какая внешняя емкость требуется для работы резонатора на заявленной частоте. Стандартные значения: 6 пФ, 8 пФ, 10 пФ, 12,5 пФ, 20 пФ.

Важно: если фактическая нагрузочная емкость на плате не соответствует указанной в даташите, частота резонатора «уйдет» — возникнет отклонение от номинала.

3. Стабильность частоты (Frequency Tolerance / Stability)

Измеряется в ppm (parts per million — миллионных долях). Стабильность показывает, насколько может измениться частота при изменении температуры. Типовые значения: ±20 ppm, ±30 ppm, ±50 ppm.

Практический смысл: для UART-связи на скорости 115200 бод отклонение в 30 ppm может привести к ошибкам синхронизации и потере пакетов. Для USB 2.0 требования к стабильности еще жестче.

4. Эквивалентное последовательное сопротивление (ESR)

Показывает внутреннее сопротивление резонатора. Чем ниже ESR, тем легче запускается генерация. Для корпусов HC49S типовое значение ESR max — 50 Ом.

5. Диапазон рабочих температур (Operating Temperature)

Определяет, в каких условиях резонатор сохраняет заявленные характеристики. Стандартный диапазон: от -20°C до +70°C. Для промышленного применения требуется расширенный диапазон: от -40°C до +85°C или выше.

6. Старение (Aging)

Параметр, показывающий изменение частоты со временем. Для HC49S типовое значение — не более ±3 ppm в год. Для прецизионных применений этот параметр критичен.

Технология монтажа: от прототипа до серии

THT-резонаторы: пайка волной и ручная

Для выводных резонаторов (HC49S) основным методом серийного монтажа является пайка волной (wave soldering) или селективной пайкой. Особенности:

• Термопрофиль: стандартный для бессвинцовой пайки, пик температуры не должен превышать 260°C

• Предварительный нагрев: обязателен для предотвращения теплового удара

При ручной пайке важно минимизировать время нагрева — длительное воздействие может повредить кристалл кварца или нарушить герметичность корпуса.

SMD-резонаторы: пайка оплавлением (Reflow)

SMD-кварцевые резонаторы проходят стандартный процесс оплавления вместе с остальными компонентами. Ключевые требования:

Важное предостережение: некоторые SMD-резонаторы имеют уровень влагочувствительности MSL 1 (не требуют специального хранения), но для прецизионных моделей (TCXO, OCXO) следует проверять спецификацию производителя.

Топология печатной платы: 10 правил для надежной работы

Опытный технолог знает: даже идеально подобранный кварцевый резонатор может не запуститься или работать нестабильно из-за ошибок разводки. Ниже приведены ключевые правила, которые стоит проверить на этапе DFM-аудита.

1. Близость к чипу — первое правило

Кварцевый резонатор должен располагаться максимально близко к выводам микроконтроллера или чипа, которому он тактирует. Рекомендуемая длина трасс — не более 10 мм (для высокочастотных применений — не более 5 мм). Каждый лишний миллиметр добавляет паразитную емкость и индуктивность, что уводит частоту.

2. Подстроечные конденсаторы — как можно ближе

Два конденсатора (C1 и C2), образующие емкостной делитель, должны располагаться максимально близко к выводам резонатора. Идеально — вплотную к корпусу. Конденсаторы должны быть типа NP0/C0G — они имеют наилучшую температурную стабильность.

3. Расчет нагрузочной емкости

Нагрузочная емкость рассчитывается по формуле:

CL = (C1 × C2) / (C1 + C2) + Cstray

где:

• CL — требуемая нагрузочная емкость резонатора (из даташита)

• C1, C2 — номиналы подстроечных конденсаторов

• Cstray — паразитная емкость монтажа (обычно 3–5 пФ)

Если пренебречь расчетом, реальная частота может отличаться от номинальной на десятки ppm.

4. Вытравливание земли под резонатором (Hollowing out)

Для контроля паразитной емкости рекомендуется удалить слой земли под резонатором и подстроечными конденсаторами (hollowing out).

Почему это важно? Расстояние между площадкой резонатора и соседним слоем земли влияет на паразитную емкость. Удаляя землю на верхнем и соседнем слоях, мы снижаем паразитную емкость.

5. Защита трасс (Guard Ring)

Трассы, идущие от резонатора к чипу, должны быть окружены защитным кольцом, подключенным к земле. Это снижает наводки от соседних сигналов.

6. Запрет на прокладку сигналов под резонатором

Ни в коем случае не прокладывайте высокочастотные или переключающиеся сигналы под кварцевым резонатором. Это гарантированный источник наводок и нестабильности.

7. Целостность земли под резонатором

Под всей областью резонатора должен быть сплошной полигон земли без разрывов (кроме области вытравливания под самим корпусом). Плотность земли должна обеспечивать низкий импеданс.

8. Удаление от источников тепла

Кварцевые резонаторы чувствительны к температуре. Размещайте их вдали от нагревающихся компонентов — силовых транзисторов, стабилизаторов, процессоров с высокой тепловыделением. Температурный дрейф частоты может достигать десятков ppm, что критично для точных приложений.

9. Избегайте механических напряжений

Кварцевая пластина внутри корпуса хрупка. Не размещайте резонаторы вблизи краев платы, где при панелизации или эксплуатации возможны изгибы и механические удары. Вибрации и удары могут повредить кристалл или изменить его характеристики.

10. Симметричность трасс

Если используется дифференциальный выход (например, для Ethernet или USB), трассы должны быть симметричными и одинаковой длины.

Особенности поставки и входного контроля

Как контрактный производитель, мы уделяем особое внимание входному контролю кварцевых резонаторов по нескольким причинам:

1. Чувствительность к механическим воздействиям: резонаторы могут быть повреждены при транспортировке. Визуальный контроль выявляет трещины корпуса или повреждения выводов.

2. Подделки и несоответствие спецификации: на рынке встречаются резонаторы с заниженной стабильностью или неверной нагрузочной емкостью. Проверенные бренды и цепочки поставки помогают снизить эти риски.

3. Соблюдение условий хранения: хотя большинство кварцевых резонаторов имеют MSL 1, для TCXO и OCXO требования могут быть строже.

Практические рекомендации для заказчиков

1. Предоставляйте полную спецификацию (BOM) с указанием всех параметров

При заказе производства укажите не только артикул резонатора, но и критически важные параметры: частоту, нагрузочную емкость, стабильность, диапазон температур. Это поможет нам при входном контроле и в случае необходимости замены на аналог.

2. Закладывайте запас по стабильности

Для ответственных устройств (промышленная автоматика, медицинское оборудование, связь) выбирайте резонаторы с запасом по стабильности (например, ±20 ppm вместо ±50 ppm). Это снижает риски при температурных расширениях.

3. Для серийного производства — используйте SMD-версии

SMD-резонаторы лучше автоматизируются и дают более предсказуемый результат при пайке оплавлением.

Заключение

Кварцевые резонаторы — это компоненты, кажущиеся простыми, но таящие множество нюансов. От правильного выбора, грамотной трассировки и качественного монтажа зависит стабильность работы всего устройства. Ошибки на этапе проектирования или производства могут привести к нестабильности связи, сбоям синхронизации и выходу изделия из строя.

Как контрактный производитель, компания «Райт Электроникс» имеет многолетний опыт работы с кварцевыми резонаторами всех типов — от массовых HC49S до прецизионных TCXO и OCXO. Мы готовы обеспечить полный цикл производства — от закупки компонентов до функционального тестирования.
