ESP32: архитектура, модификации и технология

Микроконтроллеры ESP32 от китайской компании Espressif Systems стали настоящим феноменом на рынке встраиваемых систем. Встроенные Wi-Fi и Bluetooth, двухъядерная архитектура и доступная цена сделали их выбором миллионов разработчиков по всему миру. Но что скрывается за популярностью этого чипа, и с какими технологическими вызовами сталкивается контрактный производитель при работе с ESP32? Разбираемся в деталях.

Введение: путь от модема до лидера IoT

Компания Espressif Systems была основана в 2008 году в Шанхае и на сегодняшний день является одним из ключевых игроков на рынке микроконтроллеров для Интернета вещей (IoT) . Интересно, что компания не имеет собственных производственных мощностей — выпуск кристаллов осуществляется по контракту с тайваньской TSMC, мировым лидером в области полупроводникового производства .

Путь к успеху начался в 2014 году с выпуска чипа ESP8266, который изначально позиционировался как Wi-Fi-модем, подключаемый по UART к ведущему устройству. Однако разработчики быстро оценили возможности встроенного процессора, и Espressif раскрыла SDK для создания собственных прошивок. Чип завоевал популярность благодаря малым размерам, низкой стоимости и энергопотреблению .

В 2016 году компания выпустила ESP32 — наследника, который значительно превзошел предшественника по всем параметрам . В отличие от ESP8266, SDK для ESP32 был раскрыт одновременно с выпуском чипа, что способствовало быстрому формированию сообщества разработчиков.

Сегодня семейство ESP32 включает множество модификаций: от оригинального ESP32 на ядрах Xtensa LX6 до более новых версий на архитектуре RISC-V, таких как ESP32-C3.

Технический обзор семейства ESP32

ESP32 (оригинальный)

Оригинальный ESP32 — это флагманская модель, которая до сих пор широко используется в промышленных и хобби-проектах.

Ключевые характеристики :

Особенностью архитектуры является возможность выполнения кода непосредственно из внешней Flash-памяти, что позволяет гибко масштабировать объем программного хранилища .

ESP32-S2

Более поздняя модификация с рядом архитектурных изменений :

• Одноядерный процессор на архитектуре Xtensa LX7

• Поддержка внешней Flash до 1 ГБ

• Увеличенное количество GPIO

• Встроенная аппаратная поддержка USB

• Раздельный кэш данных и инструкций

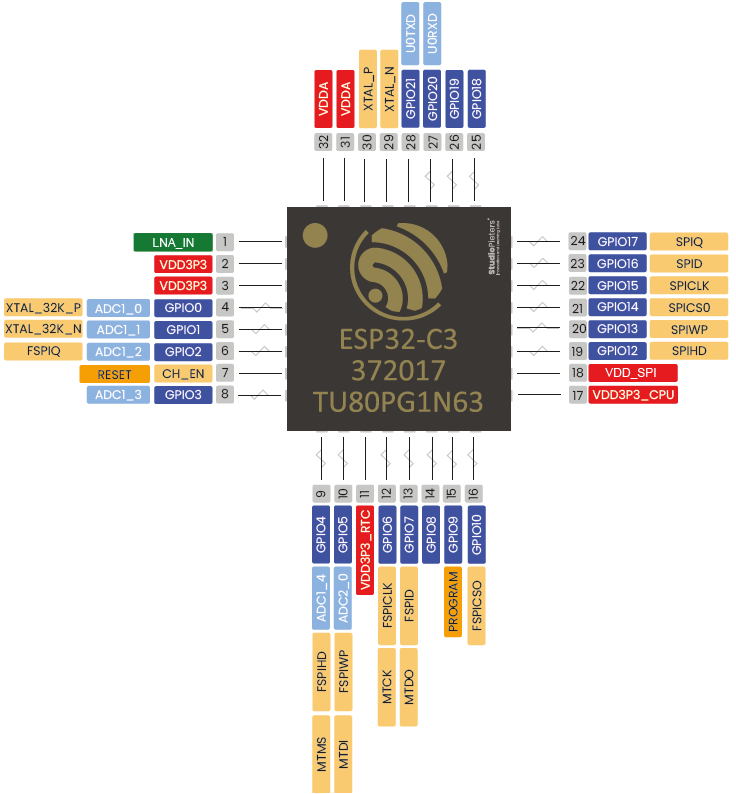

ESP32-C3

Младшая модель семейства, построенная на современной открытой архитектуре RISC-V.

Ключевые характеристики :

ESP32-C3 позиционируется как замена устаревшей ESP8266, предлагая более высокую производительность и поддержку Bluetooth 5.0 при сопоставимой цене .

Технологические вызовы при производстве плат на ESP32

Как контрактный производитель, мы сталкиваемся с несколькими ключевыми аспектами, требующими особого внимания при работе с ESP32.

1. Выбор модуля или чипа: WROOM vs. интегральная схема

На рынке представлены два основных варианта: готовые модули ESP32-WROOM-32 и отдельные чипы ESP32 для интеграции на плату.

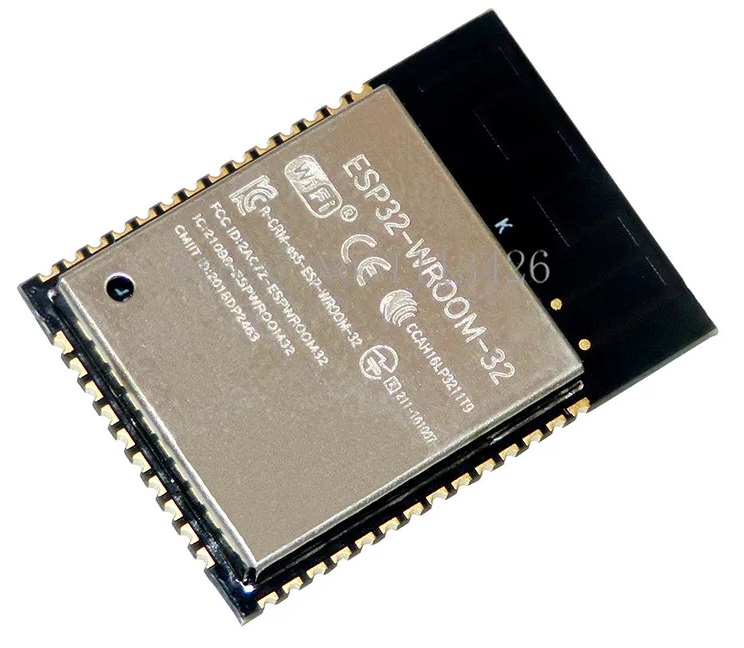

Пока поговорим про модуль ESP32-WROOM-32 модуль :

• Интегрирует в себе чип ESP32, Flash-память, кварцевый резонатор и антенну

• Шаг выводов 1.27 мм, размер焊盘约 1.5×1.5 мм

• Оптимален для ручной сборки и прототипирования

• Требует только минимальной обвязки (стабилизатор питания, развязывающие конденсаторы)

Интегральная схема ESP32:

• Требует более сложной разводки платы

• Необходимость согласования антенны (либо внешняя антенна, либо микро-полосковая линия)

• Более высокая плотность монтажа

Практическая рекомендация: Для большинства проектов рекомендуется использовать готовые модули WROOM. Они не только упрощают трассировку платы, но и обеспечивают предсказуемую работу радиочастотного тракта — согласование антенны уже выполнено производителем модуля .

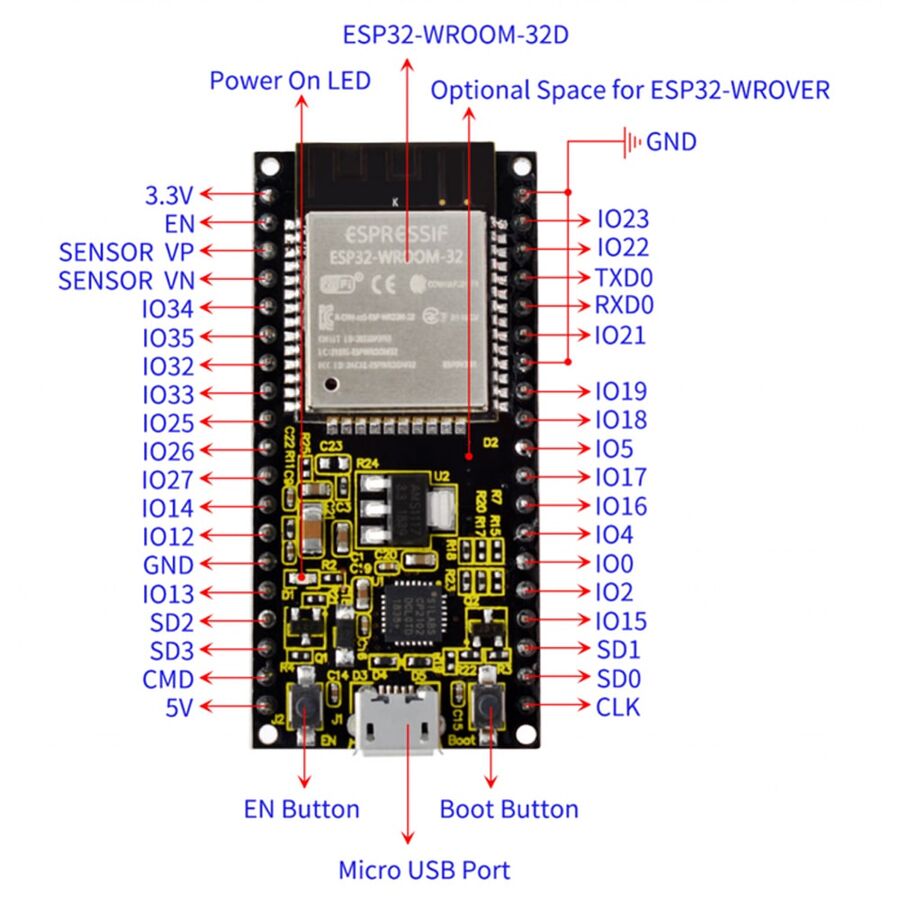

А вот для прототипирования, домашних проектов и других похожих целей можно смело брать Developer KIT. Плюсы его в лёгкости подключения в бытовых условиях (DIP), уже распаянный USB-C, пара кнопок и индикатор включения.

2. Питание: стабилизация и шумы

ESP32 является достаточно прожорливым микроконтроллером, особенно при активной работе Wi-Fi.

Ключевые особенности питания :

• Потребление при старте Wi-Fi может достигать 350 мА

• Стабилизатор напряжения должен обеспечивать пиковый ток не менее 500 мА

• Рекомендуемый стабилизатор: AMS1117-3.3 (линейный, с низким падением напряжения)

Схема питания для модуля ESP32-WROOM-32 :

На входе стабилизатора необходимо установить:

• Низкоомный (Low ESR) танталовый конденсатор 10 мкФ для сглаживания низкочастотных пульсаций

• Керамический конденсатор 100 нФ для подавления высокочастотных помех

На выходе стабилизатора — аналогичная комбинация 10 мкФ + 100 нФ.

Почему именно AMS1117, а не DC-DC-преобразователь? В маломощных устройствах (до 200 мА) нагрев AMS1117 составляет около 15°C, что допустимо для большинства корпусных решений. DC-DC хотя и эффективнее, но может создавать электромагнитные помехи (EMI), ухудшающие чувствительность Wi-Fi .

3. Сброс и загрузка: двухэтапный процесс

ESP32 имеет сложную схему входа в режим прошивки, что требует особого внимания при проектировании схемы автоматического программирования.

Требования к входам :

• EN (Enable) — сброс чипа, активный низкий уровень

• GPIO0 — выбор режима загрузки: низкий уровень при сбросе = режим программирования

Требования к таймингам:

• Пульс сброса должен быть не менее 200 мс для корректной инициализации RTC и Flash-контроллера

• GPIO0 должен быть установлен в "0" за 10 мкс до подъема EN

Решение для автоматического программирования:

Промышленные решения используют микросхемы USB-UART с поддержкой управления сигналами DTR и RTS. Классическая схема с CH340G:

CH340G DTR → 10 кОм + 100 нФ → EN (ESP32)
CH340G RTS → 10 кОм + 100 нФ → GPIO0 (ESP32)

RC-цепочки формируют задержку, необходимую для корректной последовательности:

1. DTR опускается в "0", удерживая EN в "0"

2. Через 100 мс RTS опускается в "0", принудительно устанавливая GPIO0 в "0"

3. DTR поднимается в "1", отпуская EN

4. ESP32 стартует с GPIO0 = "0", входя в режим загрузчика

Автоматическая схема снижает вероятность ошибок программирования с 18% (при ручном управлении кнопками) до 0.3% .

4. Кварцевый резонатор

ESP32 требует внешний кварцевый резонатор на 26 МГц для работы Wi-Fi и Bluetooth . Ключевые требования:

• Номинальная частота: 26 МГц (не 8 или 12, как у многих других МК)

• Точность: отклонение не более ±20 ppm для стабильной работы Wi-Fi-стека

• Емкость нагрузки: подбирается конденсаторами (обычно 12-15 пФ) для точной настройки частоты

Трассировка линий кварца должна быть максимально короткой и симметричной — даже небольшие отклонения могут привести к сбоям беспроводной связи.

5. Уровни сигналов и согласование

Важный нюанс: ESP32 работает с 3.3 В логикой, но многие периферийные устройства (например, программируемые через USB-UART чипы) используют 5 В.

Проблема: CH340G выдает 5 В на выходе TXD, что может вывести из строя ESP32 (абсолютный максимум — 3.6 В).

Решение — диодная защита :

Схема согласования уровней на одном диоде 1N4148:

• Анод диода подключен к TXD (5 В)

• Катод — к RXD ESP32

• Параллельно входу ESP32 установлен стабилитрон на 3.3 В

Когда CH340G выдает "1" (5 В), диод открывается, напряжение на RXD ESP32 поднимается до 3.3 В + 0.7 В = 4.0 В — это незначительно выше допустимого, но в большинстве случаев приемлемо. При выдаче "0" диод закрывается, и RXD ESP32 подтягивается к 0 В.

Для ответственного промышленного оборудования рекомендуется использовать специализированные преобразователи уровней.

6. Защита от статического электричества

USB-порт — наиболее уязвимое место платы, особенно при частых подключениях/отключениях.

Рекомендуемая схема ESD-защиты :

На линиях VBUS, D+ и D- устанавливаются диоды PESD5V0S1BA с напряжением пробоя 5.6 В. Шунтирующие конденсаторы 100 пФ обеспечивают фильтрацию высокочастотных помех.

Правильно спроектированная защита выдерживает испытания по стандарту IEC 61000-4-2 Level 4 (контактный разряд ±8 кВ) .

Особенности различных модификаций

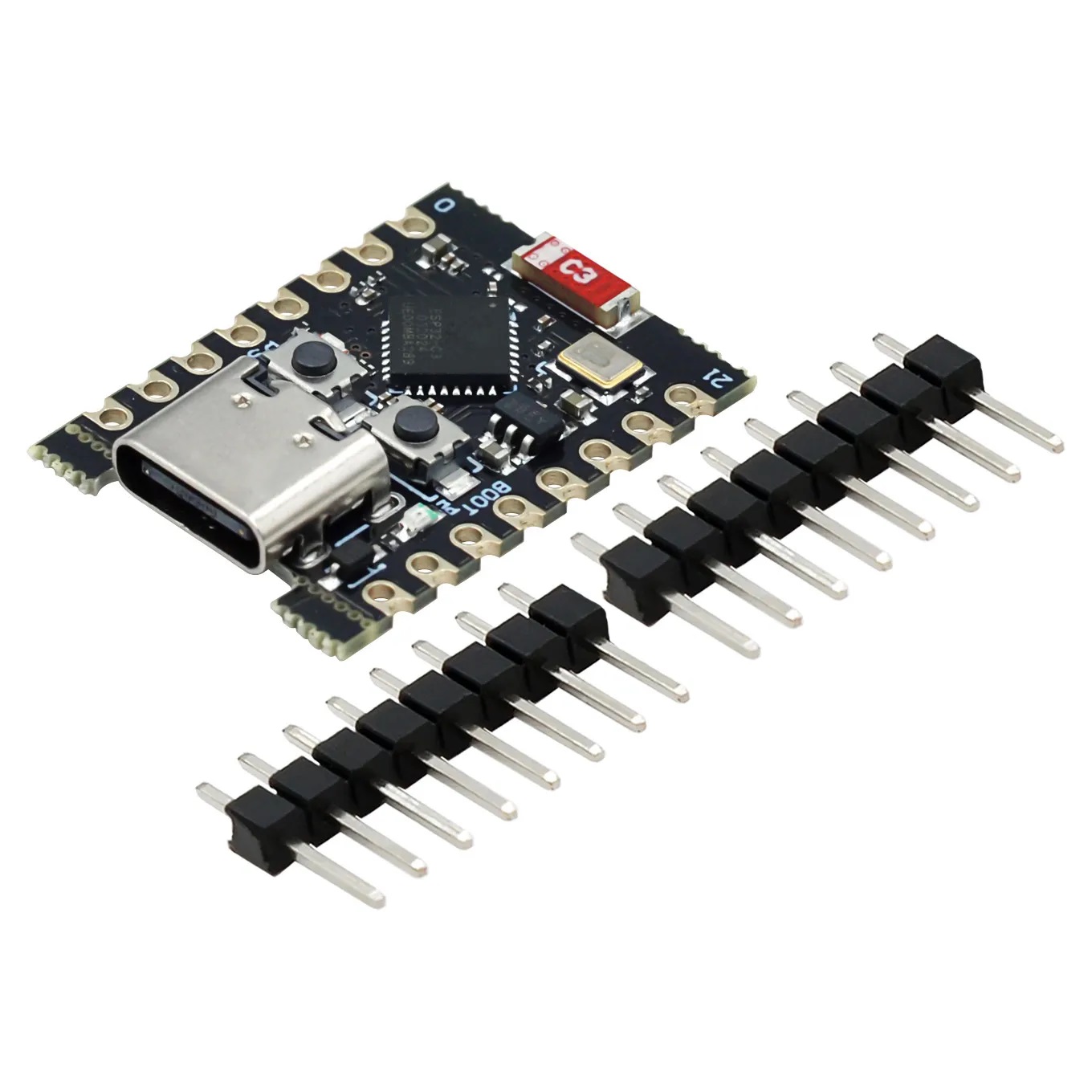

ESP32-C3 Super Mini: новая надежда или проблемы качества?

Плата ESP32-C3 Super Mini привлекла внимание разработчиков благодаря компактному размеру (24×18 мм) и низкой цене. Однако опыт использования выявил ряд особенностей.

Преимущества:

• Мощнее ESP8266, имеет Bluetooth 5.0

• Компактный форм-фактор

• Встроенный USB-JTAG для отладки

Проблемы :

1. Проблема консерваторов, которые ещё разрабатывает на PCAD 2004. Драйверы USB: В Windows 7 возникают сложности с установкой драйверов для встроенного USB-контроллера. Устройство определяется как "USB JTAG/serial debug unit", и не все версии драйверов корректно работают.

2. Качество прошивки загрузчика: Многие платы поставляются с демонстрационной прошивкой, которая перезагружает контроллер каждую секунду. Для программирования необходимо нажать BOOT, затем RESET, после чего плата перестает "перезагружаться" и становится доступной.

3. Брак: встречаются экземпляры с перепутанной полярностью светодиодов, плохой пайкой микроконтроллера, или ошибками разводки, ухудшающими чувствительность Wi-Fi.

4. Антенна: Критически важно визуально оценить расположение антенны на плате. Расстояние от антенны до ближайших компонентов должно составлять не менее 1.5-2 мм — иначе чувствительность Wi-Fi будет снижена .

Вывод: ESP32-C3 Super Mini — перспективная платформа, но требует более тщательного выбора поставщика и проверки качества, чем проверенные временем ESP8266-модули.

Практические рекомендации для заказчиков

1. Выбор модуля для серийного производства

Для крупных серий (от 1000 шт/год):

• Рассмотрите использование интегрального ESP32-чипа вместо модуля WROOM

• Это снизит стоимость компонентов на 30-40%

• Требует более сложной трассировки и согласования антенны

• Необходимо закладывать время на настройку радиочастотного тракта

Для малых и средних серий:

• Используйте готовые модули ESP32-WROOM

• Они сертифицированы и не требуют дополнительного согласования

• Упрощают монтаж и тестирование

Для прототипов Developer KIT. Проще и удобнее.

2. Конструктивные особенности

При проектировании платы с ESP32 учитывайте:

Размещение антенны:

• Антенна не должна быть экранирована металлическими корпусами или близко расположенными проводниками

• Рекомендуется размещать ESP32-модуль на краю платы

• Под областью антенны не должно быть сплошных полигонов земли

Термопрофиль пайки:

• ESP32-WROOM-32 с шагом выводов 1.27 мм хорошо подходит для ручной и автоматической пайки

• В автоматическом режиме используйте стандартный термопрофиль для бессвинцовой пасты (пик 240-250°C)

• Ручная пайка возможна с помощью термовоздушной станции или паяльника с тонким жалом

3. Предварительное программирование

Для ESP32 предусмотрено два варианта программирования:

• После монтажа: через UART (требует наличия на плате разъема или тестовых точек)

• До монтажа: для модулей WROOM (BGA-подобный корпус не позволяет предварительное программирование)

Рекомендация: Закладывайте на плате тестовые точки для UART (TXD, RXD, EN, GPIO0, GND). Это упростит прошивку и отладку на любом этапе производства.

Заключение

ESP32 — это мощная и гибкая платформа, открывающая широкие возможности для создания современных IoT-устройств. Однако его успешное применение в серийном производстве требует глубокого понимания технических нюансов: от выбора модуля и стабилизации питания до схемы автоматического программирования и защиты от статического электричества.

Как контрактный производитель, компания «Райт Электроникс» имеет многолетний опыт поставки и монтажа различных модификаций ESP32 — от оригинальных двухъядерных версий до новых моделей на архитектуре RISC-V.
